分享篇——伸縮噴漆房結構及功能解析
來源：http://68428.com.cn/ 發布時間：2020-09-17
伸縮噴漆房主要設備組成：
伸縮移動前室：是由框架主體、驅動裝置、阻燃PVC布、頂部防爆照明等組成的半封閉空房，形成涂裝作業有效場所。
漆霧凈化及送排風系統：由漆霧過濾器、干式過濾箱、催化燃燒裝置、送風機、防爆排風機、排風風管、排風煙囪、鋼結構支架、避雷裝置等組成。
電氣控制系統：控制排風機的啟停及過載保護、催化燃燒裝置的連鎖控制、伸縮移動前室的控制、噴漆房內照明的控制及運行警示燈的控制等。
1、伸縮移動前室結構介紹
伸縮移動前室的設計及制造嚴格遵循相關標準要求，符合相關標準要求，以保障產品質量。機械結構設計合理，制造精良，性能優良，操作靈敏、方便，安全可靠、可維修性好，各部分功能滿足需方要求且有富裕量；潤滑系統設計好，能保證各傳動部件的良好潤滑，且安全可靠、維修性好、換油方便、不滲漏。伸縮前室的行走平穩,穩定,無搖晃,爬行,斷走等現象。前室室體行走過程中,安裝有聲光報警裝置，伸縮移動室體構架采用鋼結構,表面噴涂防銹漆和面漆,鋼構間的鉸鏈能靈活活動.鋼結構構架之間采用阻燃性極高的PVC布密封,在伸縮式噴漆房完全展開后布料無褶皺現象,在縮回后鋼構架不會夾到布料造成布料損壞。所有焊接構件都牢固可靠,并對焊接接口進行了打磨,以消除應力集中及焊接接頭光滑平整.并對所有鋒利端面都進行了倒圓和安裝防護墊相關措施。
2、漆霧、廢氣凈化及送排風系統：
漆霧過濾器：
設計選用纖維過濾棉作為漆霧吸附材料，纖維過濾棉是使用于干式噴室的一種環保產品，它采用了隋性分離技術，可有效吸收超范圍的噴涂，強制氣流多次改變方向流動，漆霧能通過漆霧過濾棉的粘滯，再經活活性炭催化燃燒裝置后達標排放。
干式過濾箱：
噴漆房的漆霧顆粒物處理：第一道采用G4玻璃纖維過濾棉，第二道采用F8中效過濾袋過濾。
G4初效過濾器外框堅固可拆卸，采用堅固的板式鋁合金框架，配以鋁合金角，結構 堅固平穩，確保過濾器在較差的工作環境下不至于變形或損壞，過濾網加強筋，進一步增強 了過濾器的堅固性。初效過濾器外框采用可拆卸設計，方便更換濾料以達到框架重復利用的目的。
F8袋式中效過濾器以其獨特的袋式結構，有效保障氣流均衡地充滿整個袋子。熱熔技術可以防止袋子之間過于擠壓或出現滲漏，這樣降低了阻力并使容量達到很大。起加固作用的“袋子支撐格柵”可以防止過濾器在極差的工作環境下收縮或彎曲變形。中效袋式過濾器可以作為較好的中效過濾，在潮濕、高氣流和負載量大的環境下使用。
催化燃燒裝置
根據貴方提供的廢氣參數，我方對其生產工藝及產生的污染物特性進行認真的分析，確定采用我司的VOC型有機廢氣凈化裝置。該裝置適用于凈化處理常溫、大風量、中低濃度的有機廢氣，可處理的有機溶劑包括苯類、酮類、脂類、醇類、醛類、醚類、烷類和其混合類?？蓱糜诠こ虣C械、通用機械、印刷機械、石油機械、煤礦機械、化工機械、汽車、造船、摩托車、自行車、家用電器、鋼琴、集裝箱生產廠的噴漆、涂裝車間的有機廢氣凈化，也可與制鞋粘膠、印鐵制罐、化工塑料、印刷油墨、電纜、漆包線等流水線配套使用。

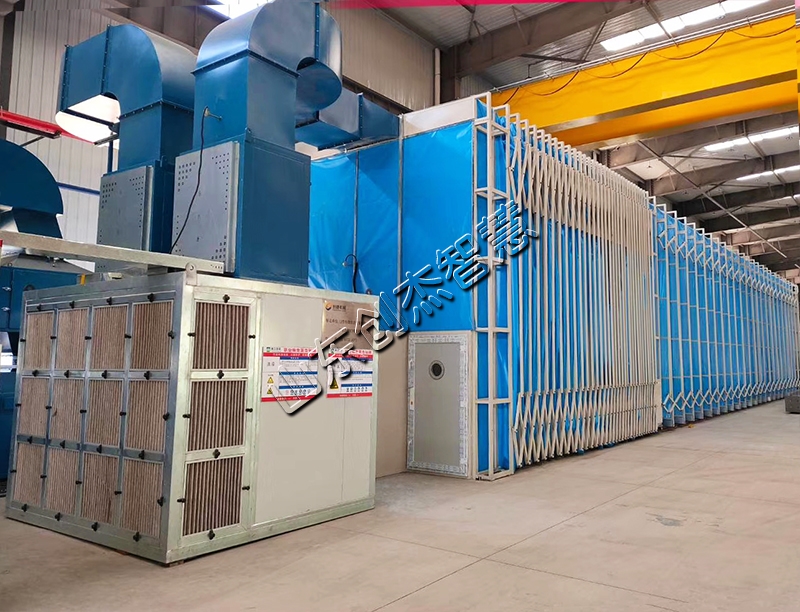

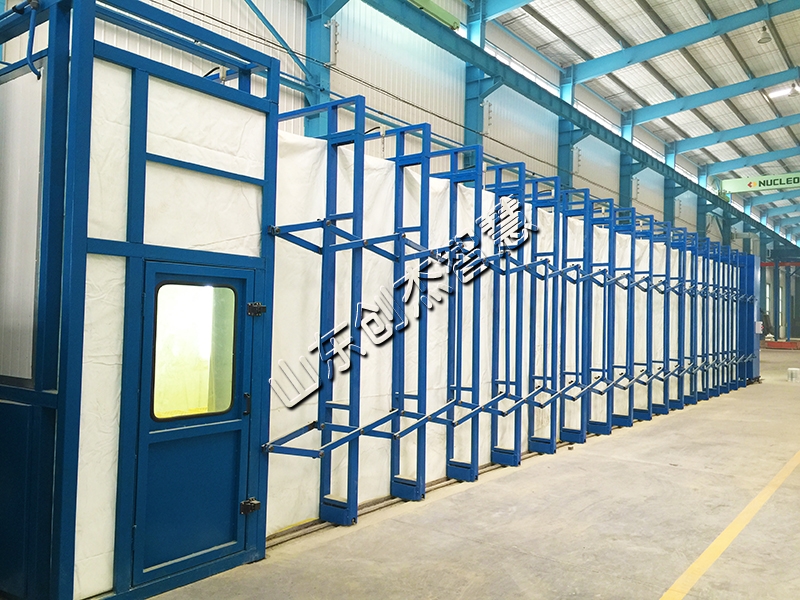

伸縮噴漆房實拍圖：
山東創杰，環保解決方案提供商，環保設備生產商，歡迎來電咨詢，聯系熱線：185 6372 3072
伸縮移動前室：是由框架主體、驅動裝置、阻燃PVC布、頂部防爆照明等組成的半封閉空房，形成涂裝作業有效場所。
漆霧凈化及送排風系統：由漆霧過濾器、干式過濾箱、催化燃燒裝置、送風機、防爆排風機、排風風管、排風煙囪、鋼結構支架、避雷裝置等組成。
電氣控制系統：控制排風機的啟停及過載保護、催化燃燒裝置的連鎖控制、伸縮移動前室的控制、噴漆房內照明的控制及運行警示燈的控制等。
1、伸縮移動前室結構介紹
伸縮移動前室的設計及制造嚴格遵循相關標準要求，符合相關標準要求，以保障產品質量。機械結構設計合理，制造精良，性能優良，操作靈敏、方便，安全可靠、可維修性好，各部分功能滿足需方要求且有富裕量；潤滑系統設計好，能保證各傳動部件的良好潤滑，且安全可靠、維修性好、換油方便、不滲漏。伸縮前室的行走平穩,穩定,無搖晃,爬行,斷走等現象。前室室體行走過程中,安裝有聲光報警裝置，伸縮移動室體構架采用鋼結構,表面噴涂防銹漆和面漆,鋼構間的鉸鏈能靈活活動.鋼結構構架之間采用阻燃性極高的PVC布密封,在伸縮式噴漆房完全展開后布料無褶皺現象,在縮回后鋼構架不會夾到布料造成布料損壞。所有焊接構件都牢固可靠,并對焊接接口進行了打磨,以消除應力集中及焊接接頭光滑平整.并對所有鋒利端面都進行了倒圓和安裝防護墊相關措施。
2、漆霧、廢氣凈化及送排風系統：
漆霧過濾器：
設計選用纖維過濾棉作為漆霧吸附材料，纖維過濾棉是使用于干式噴室的一種環保產品，它采用了隋性分離技術，可有效吸收超范圍的噴涂，強制氣流多次改變方向流動，漆霧能通過漆霧過濾棉的粘滯，再經活活性炭催化燃燒裝置后達標排放。
干式過濾箱：
噴漆房的漆霧顆粒物處理：第一道采用G4玻璃纖維過濾棉，第二道采用F8中效過濾袋過濾。
G4初效過濾器外框堅固可拆卸，采用堅固的板式鋁合金框架，配以鋁合金角，結構 堅固平穩，確保過濾器在較差的工作環境下不至于變形或損壞，過濾網加強筋，進一步增強 了過濾器的堅固性。初效過濾器外框采用可拆卸設計，方便更換濾料以達到框架重復利用的目的。
F8袋式中效過濾器以其獨特的袋式結構，有效保障氣流均衡地充滿整個袋子。熱熔技術可以防止袋子之間過于擠壓或出現滲漏，這樣降低了阻力并使容量達到很大。起加固作用的“袋子支撐格柵”可以防止過濾器在極差的工作環境下收縮或彎曲變形。中效袋式過濾器可以作為較好的中效過濾，在潮濕、高氣流和負載量大的環境下使用。
催化燃燒裝置
根據貴方提供的廢氣參數，我方對其生產工藝及產生的污染物特性進行認真的分析，確定采用我司的VOC型有機廢氣凈化裝置。該裝置適用于凈化處理常溫、大風量、中低濃度的有機廢氣，可處理的有機溶劑包括苯類、酮類、脂類、醇類、醛類、醚類、烷類和其混合類?？蓱糜诠こ虣C械、通用機械、印刷機械、石油機械、煤礦機械、化工機械、汽車、造船、摩托車、自行車、家用電器、鋼琴、集裝箱生產廠的噴漆、涂裝車間的有機廢氣凈化，也可與制鞋粘膠、印鐵制罐、化工塑料、印刷油墨、電纜、漆包線等流水線配套使用。

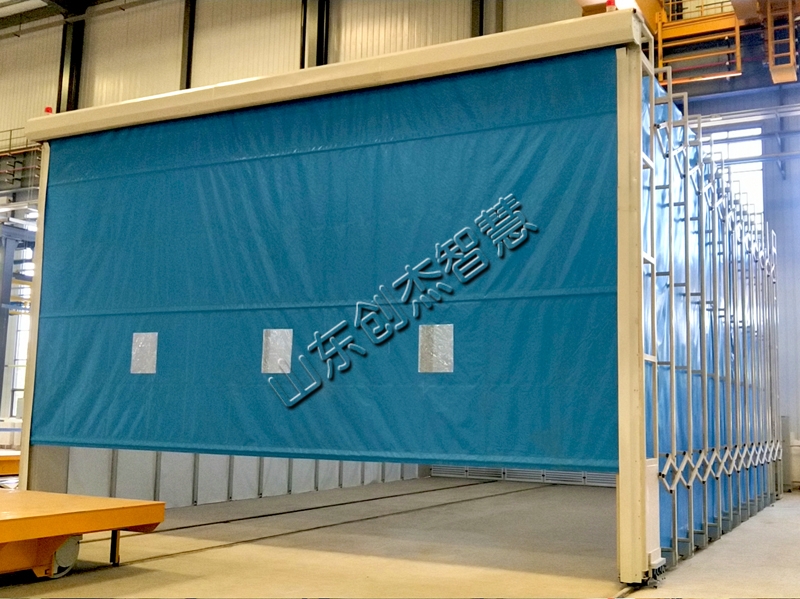

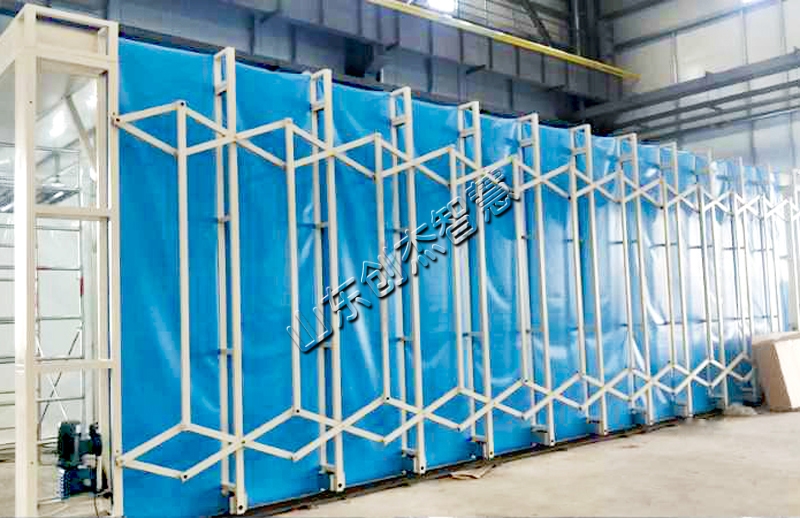

伸縮噴漆房實拍圖：
山東創杰，環保解決方案提供商，環保設備生產商，歡迎來電咨詢，聯系熱線：185 6372 3072
