恭賀河南許昌固定噴漆房+VOCs廢氣處理項目順利竣工！
來源：http://68428.com.cn/ 發布時間：2020-11-18
項目介紹
應河南許昌某公司要求，山東創杰公司指派設計人員經過現場考察，與客戶溝通、協商，按照環保要求，確定環保施工方案，采用固定噴漆房+催化燃燒設備，現項目已完成施工，調試，驗收，客戶反饋設備運轉正常，項目正式竣工。以下為項目設備介紹
固定噴漆房結構介紹
噴漆房室內凈尺寸長18米，寬6.5米，高5米，兩套噴漆房房并排分布。
室體結構及配置：骨架立柱采用80×80×5mm的方管制做，橫梁采用120×80×5mm的矩形鍍鋅鋼管制作。壁板采用 75mm 厚的防火阻燃巖棉板
側墻設疏散安全門2套，安全門尺寸為(寬×高)mm：650×1800，安全門帶壓力鎖，安全門的材料與側板同材質，門上設有玻璃觀察窗。
整個室體兩側設有玻璃觀察窗，玻璃觀察窗底部距離地面高度為1200mm，玻璃觀察窗高度為1200到4500mm之間，玻璃采用（≥5mm鋼化玻璃）內貼防漆霧玻璃膜。
大門采用升降式電動門，尺寸為(寬×高)mm：5000×4500

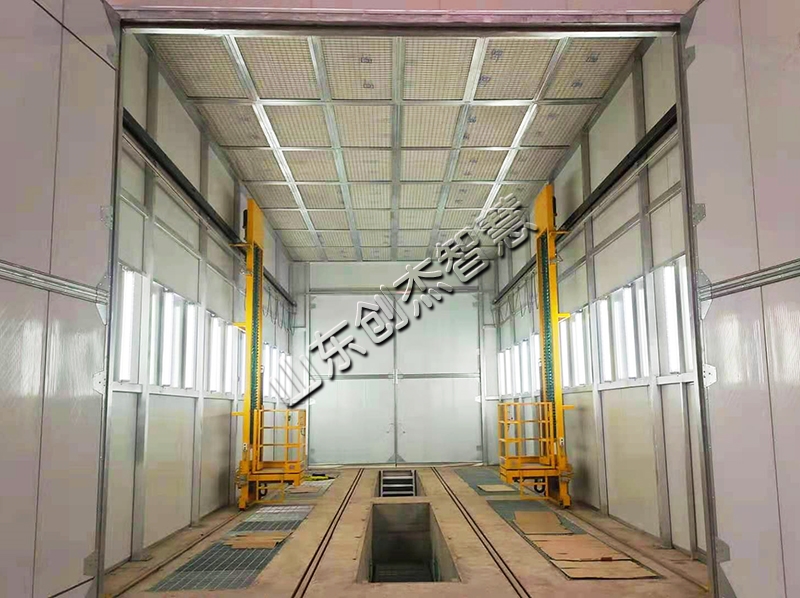

兩套噴漆房中，噴漆房I中間用一個電動柔性升降門隔開成兩室，一室兩側配三維升降工作臺，另一室安裝紅外線烤燈（室溫能達到26°），噴漆房的兩個室體共用一個送風、排風風機，通過風閥和控制電路在作業區內完成切換，實現兩個室單獨或同時進排風，滿足兩個噴漆室同時或輪換作業。

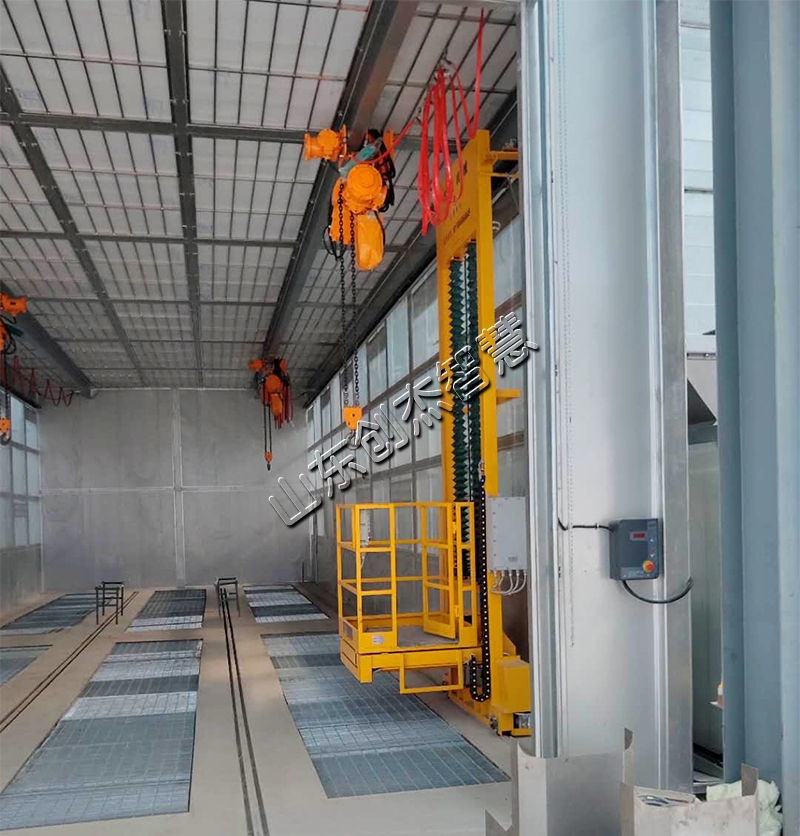

噴漆房II為吊掛式噴漆房，中間不隔斷，兩側配三維升降工作臺，室頂安裝兩根2.5噸電動葫蘆導軌，每根承重能力≥5噸，各配兩個≥2.5噸的環鏈電動葫蘆。
固定噴漆房漆霧、VOCs廢氣處理系統設備簡介
1、噴漆房的漆霧顆粒物處理
第一道采用風琴紙折流、沉降方式過濾，第二道采用初效過濾棉+G4玻璃纖維過濾棉，第三道采用F8中效過濾袋過濾。
2、VOCs廢氣處理方式
廢氣處理方式：活性碳吸附+催化燃燒
每個噴漆房活性炭吸附床配置為3+1模式，三個過濾吸附，一個在線脫附，每個吸附床的通過風量≥23300m³/h，活性炭選用防水且碘值≥600的蜂窩狀結構，過濾厚度≥600，有機廢氣凈化效≥95%，非甲烷總烴、苯、甲苯與二甲苯穩定達到30、0.5、10 毫 克 /立 方 米 以內?；钚蕴课剿M出口閥門和脫附再生氣體進出口采用電動閥門來實行自動控制，催化燃燒裝置采用陶瓷蜂窩為載體的貴金屬催化劑，進出口均安裝阻火器，并裝有旁通電動閥門，當濃度超高時，自動打開閥門并報警，同時補充新鮮空氣，降低進入吸附床的溫度。在吸附床、脫附管路、催化凈化裝置均設有測溫點，在整個過程中可以安全地了解吸附和脫附的溫度變化，同時將信號傳遞給 PLC，實行安全控制。兩套噴漆房的進排風及處理裝置分布室體兩側，共用一套催化燃燒床和排放煙囪。
山東創杰智慧公司是一家經驗豐富、技術較好的環保設備廠家，需要考察環保案例，制作環保解決方案，請聯系：185 6372 3072
應河南許昌某公司要求，山東創杰公司指派設計人員經過現場考察，與客戶溝通、協商，按照環保要求，確定環保施工方案，采用固定噴漆房+催化燃燒設備，現項目已完成施工，調試，驗收，客戶反饋設備運轉正常，項目正式竣工。以下為項目設備介紹
固定噴漆房結構介紹
噴漆房室內凈尺寸長18米，寬6.5米，高5米，兩套噴漆房房并排分布。
室體結構及配置：骨架立柱采用80×80×5mm的方管制做，橫梁采用120×80×5mm的矩形鍍鋅鋼管制作。壁板采用 75mm 厚的防火阻燃巖棉板
側墻設疏散安全門2套，安全門尺寸為(寬×高)mm：650×1800，安全門帶壓力鎖，安全門的材料與側板同材質，門上設有玻璃觀察窗。
整個室體兩側設有玻璃觀察窗，玻璃觀察窗底部距離地面高度為1200mm，玻璃觀察窗高度為1200到4500mm之間，玻璃采用（≥5mm鋼化玻璃）內貼防漆霧玻璃膜。
大門采用升降式電動門，尺寸為(寬×高)mm：5000×4500
兩套噴漆房中，噴漆房I中間用一個電動柔性升降門隔開成兩室，一室兩側配三維升降工作臺，另一室安裝紅外線烤燈（室溫能達到26°），噴漆房的兩個室體共用一個送風、排風風機，通過風閥和控制電路在作業區內完成切換，實現兩個室單獨或同時進排風，滿足兩個噴漆室同時或輪換作業。
噴漆房II為吊掛式噴漆房，中間不隔斷，兩側配三維升降工作臺，室頂安裝兩根2.5噸電動葫蘆導軌，每根承重能力≥5噸，各配兩個≥2.5噸的環鏈電動葫蘆。
固定噴漆房漆霧、VOCs廢氣處理系統設備簡介
1、噴漆房的漆霧顆粒物處理
第一道采用風琴紙折流、沉降方式過濾，第二道采用初效過濾棉+G4玻璃纖維過濾棉，第三道采用F8中效過濾袋過濾。
2、VOCs廢氣處理方式
廢氣處理方式：活性碳吸附+催化燃燒
每個噴漆房活性炭吸附床配置為3+1模式，三個過濾吸附，一個在線脫附，每個吸附床的通過風量≥23300m³/h，活性炭選用防水且碘值≥600的蜂窩狀結構，過濾厚度≥600，有機廢氣凈化效≥95%，非甲烷總烴、苯、甲苯與二甲苯穩定達到30、0.5、10 毫 克 /立 方 米 以內?；钚蕴课剿M出口閥門和脫附再生氣體進出口采用電動閥門來實行自動控制，催化燃燒裝置采用陶瓷蜂窩為載體的貴金屬催化劑，進出口均安裝阻火器，并裝有旁通電動閥門，當濃度超高時，自動打開閥門并報警，同時補充新鮮空氣，降低進入吸附床的溫度。在吸附床、脫附管路、催化凈化裝置均設有測溫點，在整個過程中可以安全地了解吸附和脫附的溫度變化，同時將信號傳遞給 PLC，實行安全控制。兩套噴漆房的進排風及處理裝置分布室體兩側，共用一套催化燃燒床和排放煙囪。
山東創杰智慧公司是一家經驗豐富、技術較好的環保設備廠家，需要考察環保案例，制作環保解決方案，請聯系：185 6372 3072
